Газомоторное топливо

Требования к высокой эффективности теплообмена обусловливают широкое применение пластинчато-ребристых аппаратов в криогенной технике. Отдельным и стратегическим направлением является разработка оборудования для криогенных технологий получения СПГ.

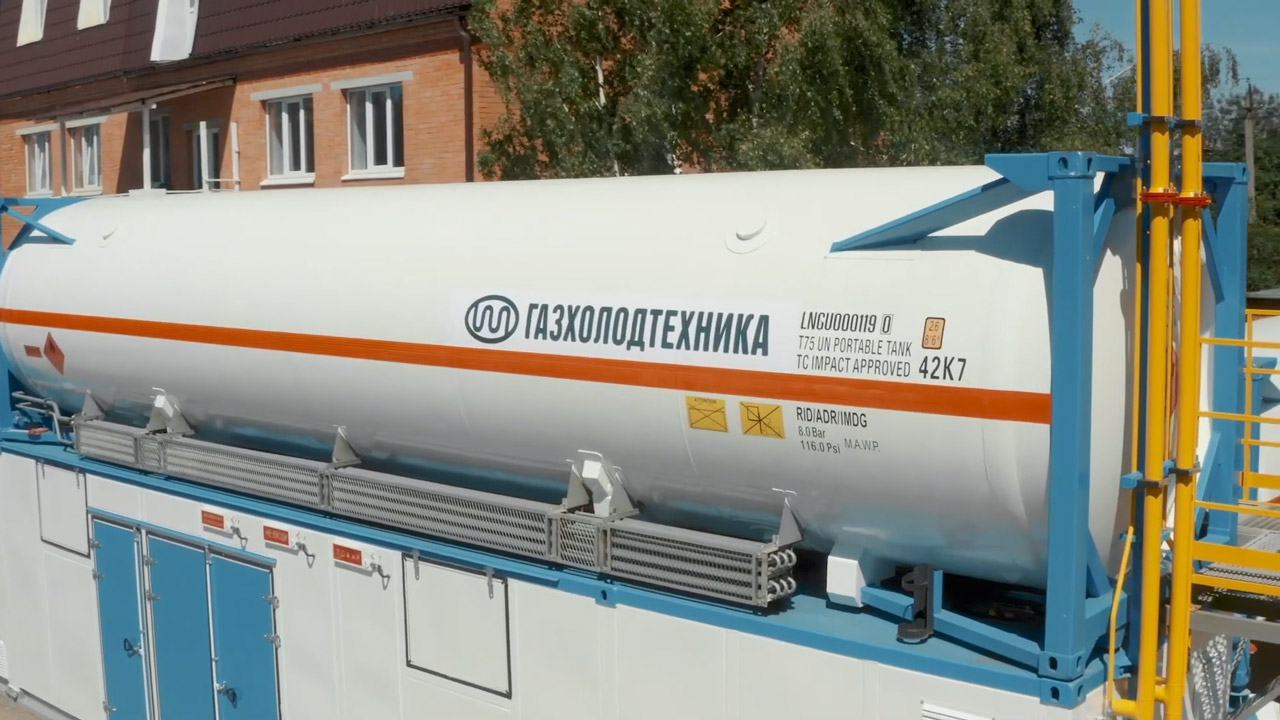

Технологическое оборудование для получения СПГ

Ведущими специалистами выполнен ряд комплексных технико-энергетических исследований получения СПГ и электроэнергии. На основе полученных данных предприятием было изготовлено и испытано необходимое криогенное оборудование.

Агрегатный газомасляный блок

АГМБ предназначен для подготовки топливного газа с одновременным охлаждением смазочного масла привода ГПА и состоит из фильтров-коалесцеров, ГМТ, автоматического крана, узла коммерческого учета газа и запорной арматуры.

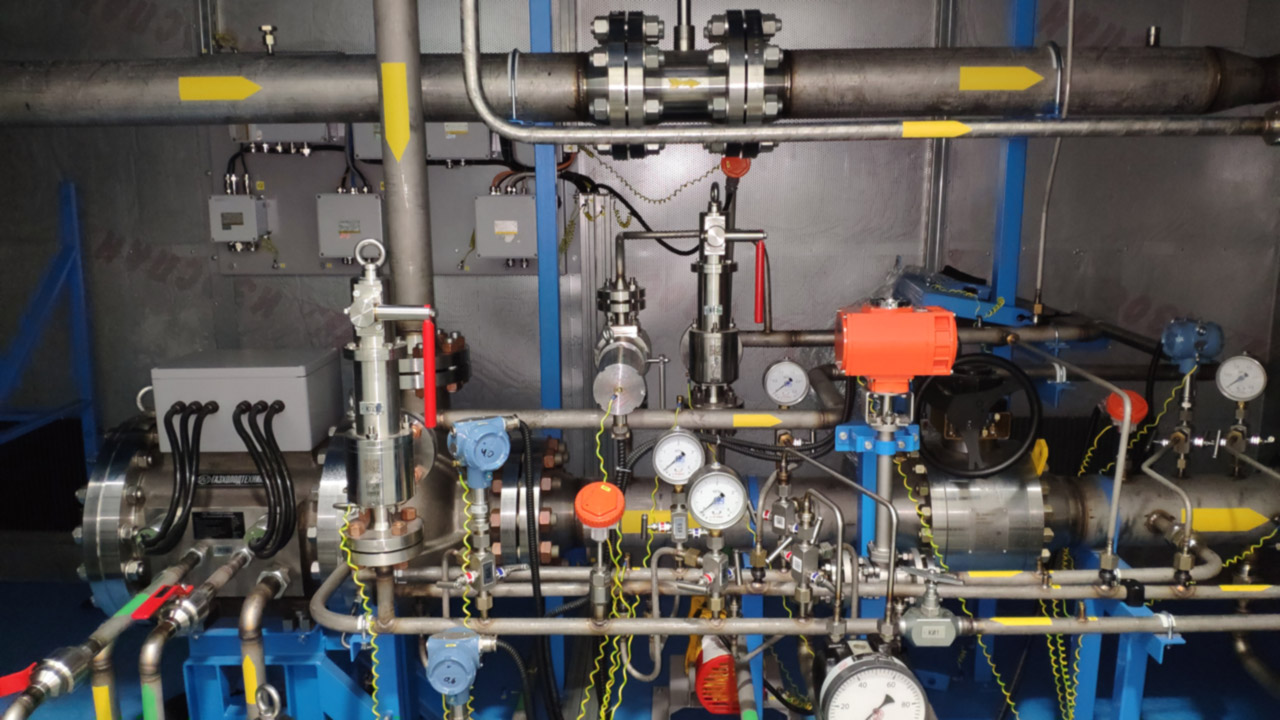

Турбодетандерная установка (ТДУ)

Турбодетандерная установка (ТДУ)

Детандер-генераторный агрегат представляет собой устройство, в котором внутренняя энергия потока транспортируемого природного газа преобразуется сначала в механическую энергию в детандере, а затем в электрическую энергию в генераторе.

Особенности ТДУ

Особенностями ТДУ производства «ГХТ» являются наличие магнитного подвеса и автоматической системы управления направляющим аппаратом.

ТДУ 5…50 кВт предназначены для выработки элек- троэнергии на собственные нужды ГРС, как с под- ключением к внешней электрической сети, так и без неё. ТДУ 50…550 кВт предназначены для при- менения в составе МЗСПГ.

ТДУ планируется к установке на малотоннажном заводе по сжижению природного газа на ГРС «Тобольск». «ГАЗХОЛОДТЕХНИКА» разрабатывает линейку ТДУ с электрической мощностью 5 кВт, 12 кВт, 50 кВт, 150 кВт, 550 кВт.

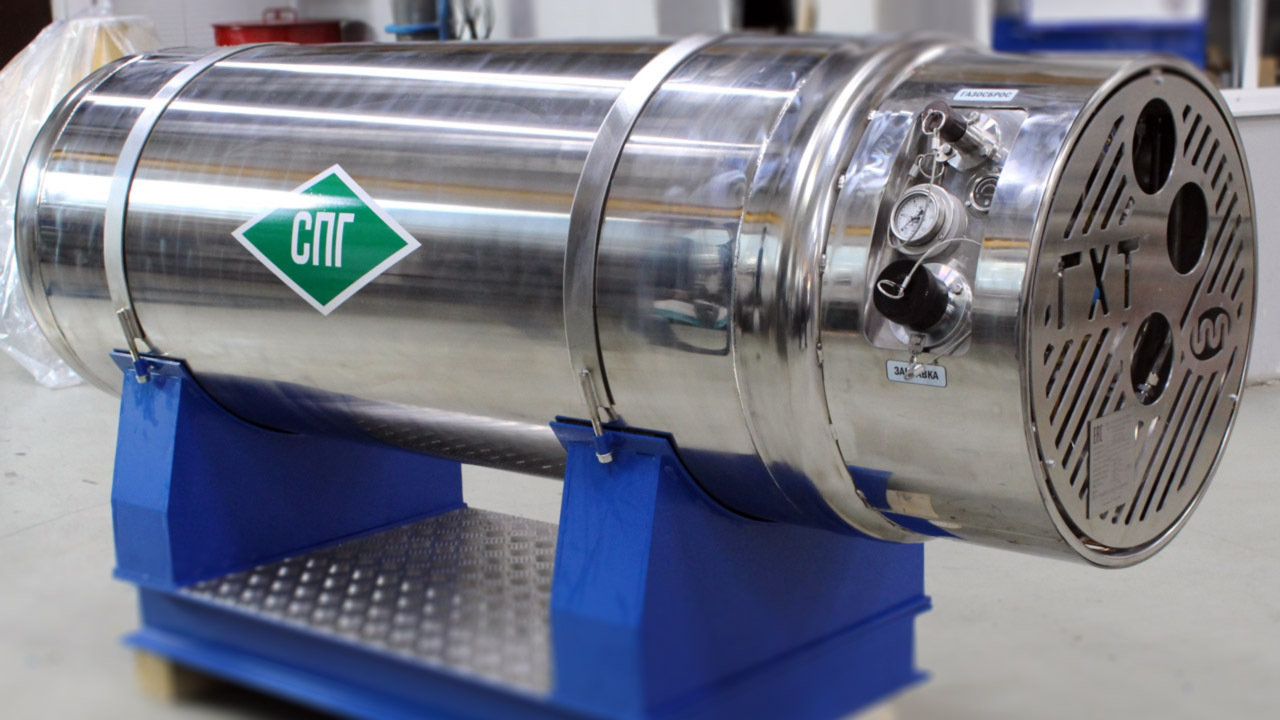

Автомобильный криогенный топливный бак (АКТБ-450)

Автомобильный криогенный топливный бак

Автомобильный криогенный топливный бак (АКТБ-450) предназначен для хранения и регазификации СПГ, а также для выдачи природного газа в двигатель. АКТБ устанавливается на ТС, использующее природный газ (метан) в качестве моторного топлива.

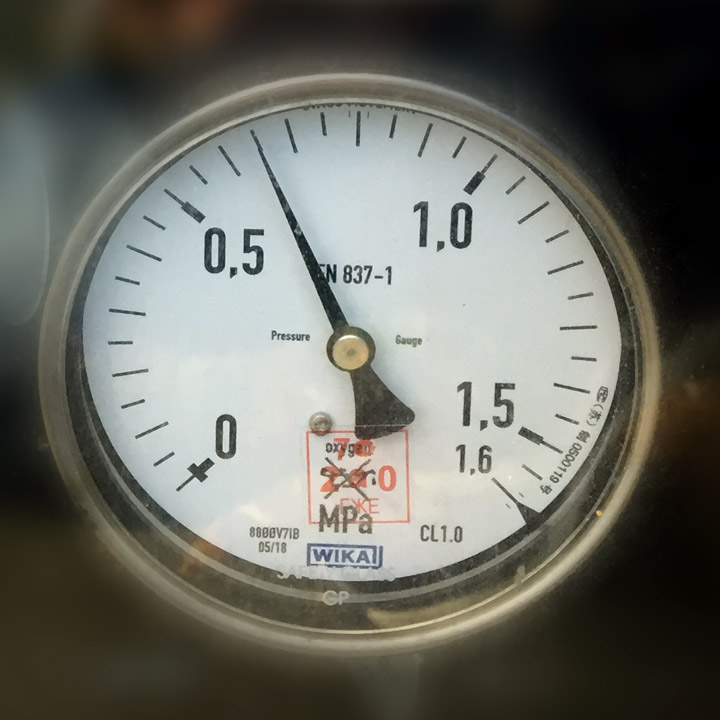

Характеристики криогенного топливного бакаХарактеристики криогенного топливного бака

Характеристики АКТБ:

Условия эксплуатации бака
-40… +45 ̊С
Относительная влажность воздуха
80% при 20 ̊С
Назначенный срок службы изделия
10 лет
Расчётный ресурс
10 000 циклов
Заливаемый объём СПГ
405 л
Рабочее давление
до 1,6 МПа

АКТБ обеспечивает:

  • Заправку СПГ от сторонней ёмкости по двухтрубной и однотрубной схемам.
  • Хранение СПГ в течение 7 суток без сброса паров при любом уровне жидкости в баке.
  • Регазификацию СПГ.
  • Выдачу природного газа с заданными параметрами температуры, давления и расхода в двигатель ТС.
  • Контроль основных параметров состояния внутреннего сосуда – внутреннего давления и уровня заполнения.

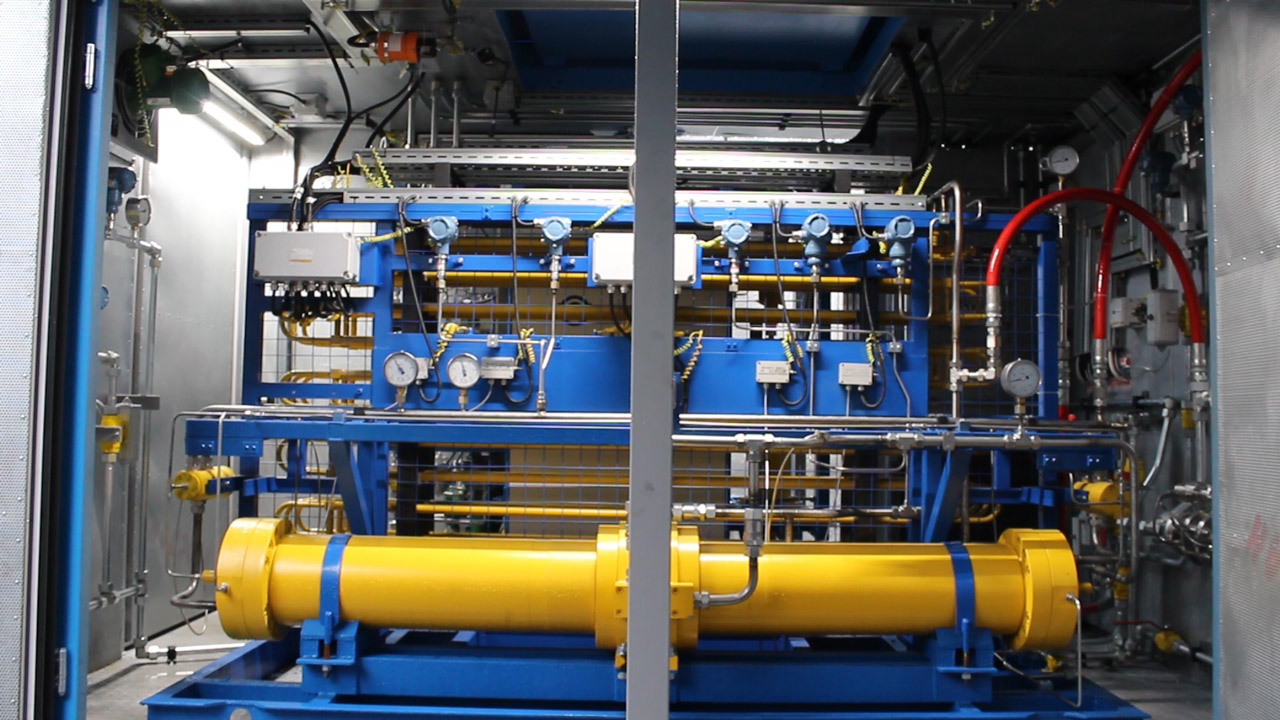

Агрегат компрессорный поршневой бустерный

Уникальность компрессора (АКПБ С ГАЗОВЫМ ПРИВОДОМ) обусловлена отсутствием потребления электроэнергии, в качестве привода используется газ из трубопровода газораспределительной сети. Новизна технических решений подтверждается патентом RU 2 641 416 C1.

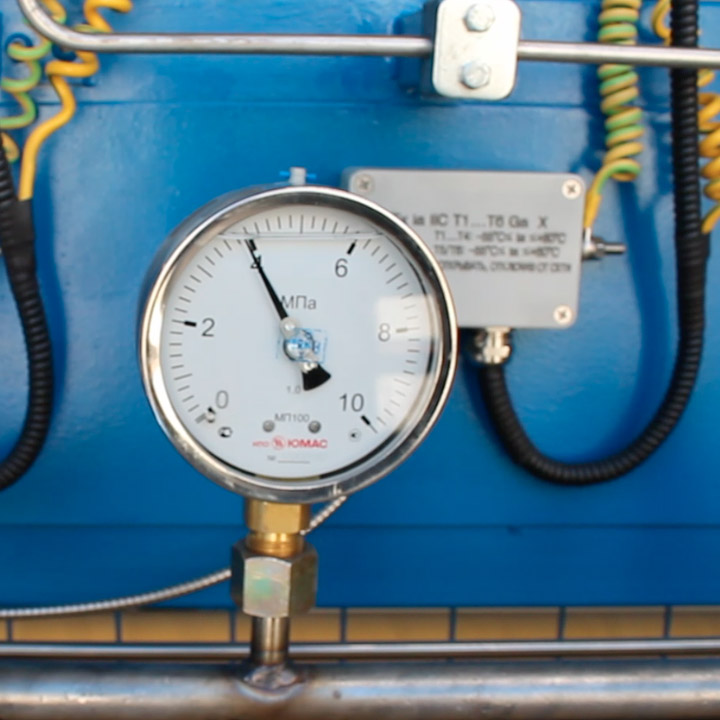

Характеристики АКПБ — ГазхолодтехникаХарактеристики АКПБ — Газхолодтехника

Характеристики АКПБ:

Номинальное входное давление
3,2 – 7,0 МПа
Максимальное выходное давление
24,5 МПа
Входная температура газа
-10… +30 ̊С
Выходная температура газа
+45 ̊С
Давление заправки
19,6 МПа
Производительность
200… 1500 нм3
Теплообменники

Пластинчато-ребристые теплообменники

ООО «ГАЗХОЛОДТЕХНИКА» обладает технологией изготовления различных типов поверхностей: гладких, просечных, жалюзийных, волнистых, с пирамидальными выступами для ПРТ аппаратов из алюминиевых сплавов.

Конструктивные особенности теплообменников

Используя поверхности различной геометрической формы и размеров, закладывая при проектировании различное соотношение каналов по каждому из потоков, ориентируя насадки в различных направлениях можно создавать оптимальные конструкции пластинчато-ребристых теплообменных аппаратов для решения различных задач.

Витые теплообменники

Освоено производство витых теплообменников, отличающихся достаточно высокой технологичностью, компактностью, относительно малым гидравлическим сопротивлением.

Многопоточные пластинчато-ребристые теплообменники (ПРТ) КОЛД-БОКС

Многопоточные противоточные пластинчато-ребристые теплообменники из алюминиевых сплавов применяются в составе колд-бокса (криогенного блока) для охлаждения продукционного потока и подогрева обратного – это основной элемент в технологии снижения природного газа.

ПРТ имеет минимальные массогабаритные характеристики, большую поверхность теплопередачи на единицу объёма теплообменника (в 5 раз больше, чем у трубчатых теплообменников). Данное решение позволяет уменьшить выделенную область земли для застройки и снизить капитальные затраты.

Система менеджмента качества

Система менеджмента качества предприятия сертифицирована по стандарту СТО ГАЗПРОМ 9001-2012 применительно к проектированию, разработке, производству и сервисному обслуживанию технологического оборудования для охлаждения рабочих сред и устройств автоматического управления указанным оборудованием.

Продукция ООО «ГАЗХОЛОДТЕХНИКА» широко используется в качестве конденсаторов-испарителей воздухоразделительных установок, высокоэффективных рекуперативных теплообменников в криогенных установках, системах получения сжиженного природного газа.
